نظرة شاملة عن برنامج SIPE

 PRESENTATION GENERALE

PC COMPOSANTS ® SIPE est un progiciel de calcul et dessin traitant différents composants industrialisés du bâtiment.
Ce logiciel qui intègre le règlement PARASISMIQUE et CPT PLANCHER permet de:
Définir les types de montage en fonction des caractéristiques propres à chaque ouvrage (portées, surcharges, etc ... ).
Calculer les éléments techniques des poutrelles (aciers de base, montages, zigzag, ainsi que les renforts et le T.S. ).
Réaliser des plans de pose (plan de calpinage) détaillés pour la mise en œuvre des poutrelles sur chantier (pose, chapeau, treillis soudé, etc. .. ).
Effectuer des métrés pour devis et pour facturation.

A partir du plan du béton armé en prépare le PLAN DE POSE

les calculs et vérifications du plancher selon les recommandations du CPT Planchers Titre IA, à partir d'une base de données des planchers d'un préfabricant, et en respectant les limites de stocks de l’utilisateur

le calcul des armatures en chapeau associées aux poutrelles

la répartition automatique des poutrelles, en tenant compte de toutes les particularités de la vue en plan

la révision à l'écran du plan de répartition des poutrelles

le dessin sur traceur du plan de pose des poutrelles, avec nomenclatures et métrés dans un cartouche approprié ;

l'export des nomenclatures et métrés sur tableur EXCELTM sous WINDOWSTM, pour éditer les devis ou autres nomenclatures personnalisées

PLAN DE POSE 1

PLAN DE POSE 2

Types de poutrelle

Catégorie 110  compose de trois types :

                type 112 : limite de fabrication  2.90m a 3.20m

                type 113 : limite de fabrication  4.20m

                type 114  : limite de fabrication  5.20m

Catégorie 140  compose de trois types :

                type 144 : limite de fabrication  7.20m

                type 145 : limite de fabrication  7.50m

                type 146 : limite de fabrication  8.00m

Catégorie 150  compose d'un seule types :

                type 157 : limite de fabrication  9.00m a 9.50m

Nombres de poutrelle

Types normale :

110 a 140 = ((longueur poutrelle -0.53)/0.60)+1

157 = ((longueur poutrelle -0.57)/0.64)+1

Types jumelée :

110 a 140 = (longueur poutrelle /0.70)*2

157 = ((longueur poutrelle /0.78)/*2

Nombres d'Hourdis

Types normale :

110 a 140 = surface * 8.50m

Types jumelée :

110 a 140  = surface * 7.30m

Types normale :

157 = surface * 8.00m

Types jumelée :

157  = surface * 6.54m

CALCUL ENCASTREMENT

grande longueur divisée sur la longueur vide < 1.25

si en trouve un nombre inferieur a 1.25 en dit que qu'en a un encastrement

CALCULE TONNAGE (tonne) :

Quantité divisée par 1000 * 1.1

exemple : 15000/1000 = 15*1.1 =16.5 tonne

TONNAGE HOURDIS

planing hourdis :

HA8   : 8KG

HA12 : 12KG

HA16 : 14KG

HA20 : 16KG

HA25 : 19KG

Pour calculer le tonnage d'hourdis :

par exemple :

HA20= 1100

Donc 1100*16= 17600

TONNAGE POUTRELLES

Pour calculer le tonnage de poutrelles :

il faut savoir le poids net du camion : par exemple 18000 tonne

poids net - tonnage hourdis = tonnage poutrelle

18000 - 17600 = 400 tonne

TONNAGE GRANDE PORTEE

Tonnage totale -tonnage poutrelle = tonnage hourdis + 25

❤️ Astuces 1 ❤️

comment vérifier la section des aciers :

d’après le tableau de la section des armatures :

3.39+3.39+2.36= 9.14cm²

25cm x 50 cm = 1250cm²

donc

9.14/1250=0.73 < 1%   ====> diminuer la section en prend 35 cm

25 x 35 = 875

donc

9.14/875=1.04*100=1.04 > 1%

POUR VÉRIFIER LA SECTION IL FAUT RESPECTER CETTE RELATION >1%

❤️ Astuces 2 en metré ❤️

✒surface hourdis en m² diviser sur 4 égale béton armé en fondation en m3

✒quantité béton en élévation en m3 divisé sur quantité hourdis en m2 égal entre 0.12 et 015

❤️ Astuces 3 comment calculé une semelle avec unesimple methode❤️

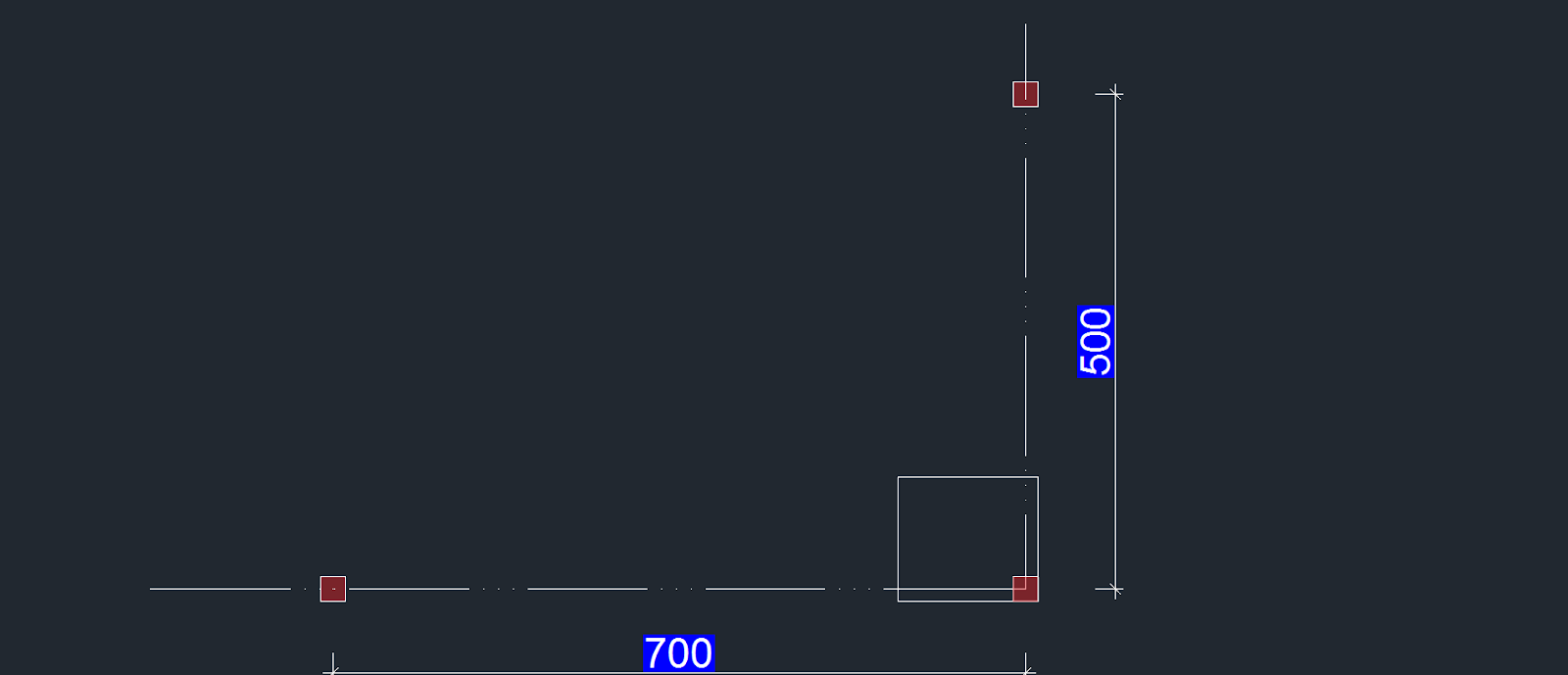

S=7.00*5.00=35m2

35/4=8.75m2

8.75*6(nbr. étage)=52.50m2

52.5*1.2t(la charge de 1m2)=63t.m

63/2.7bars(contrainte du sol)=2.34m

si en prend a=1.2m

donc b=2.34/1.2=2.00m

donc :

a=1.20m

b=2.00m
